Un portail électrique qui se ferme puis se réouvre immédiatement trahit presque toujours un défaut d’apprentissage ou de dérive des fins de course. La carte électronique interprète la butée mécanique comme un obstacle et déclenche l’inversion de sécurité prévue par la norme EN 12453. Avant de suspecter les photocellules ou la carte elle-même, nous recommandons de reprendre le réglage des fins de course : c’est la cause la plus fréquente, et la procédure ne prend qu’une vingtaine de minutes.
Limitateur de force et fin de course : pourquoi la carte inverse le mouvement
La logique de sécurité d’une motorisation de portail repose sur la mesure de l’effort moteur. Quand le vantail atteint sa position fermée, le moteur rencontre une résistance mécanique (butée au sol, sabot, ou contact entre vantaux). Si la carte n’a pas enregistré correctement ce point d’arrêt, elle ne distingue plus la butée normale d’un obstacle réel.
Le moteur force alors au-delà du seuil de couple programmé. La carte déclenche la fonction anti-écrasement et relance le vantail en ouverture. Ce cycle peut se répéter indéfiniment, donnant l’impression que le portail « refuse » de rester fermé.
Sur les motorisations à encodeur (la majorité des modèles récents, à bras ou à vérin), la position de fin de course est stockée en nombre d’impulsions. Un décalage de quelques impulsions suffit à provoquer la réouverture. Les causes de ce décalage sont multiples : glissement mécanique du bras, dilatation thermique du vantail aluminium en été, tassement du sol sous la butée, ou simple coupure de courant ayant effacé la mémoire de position.

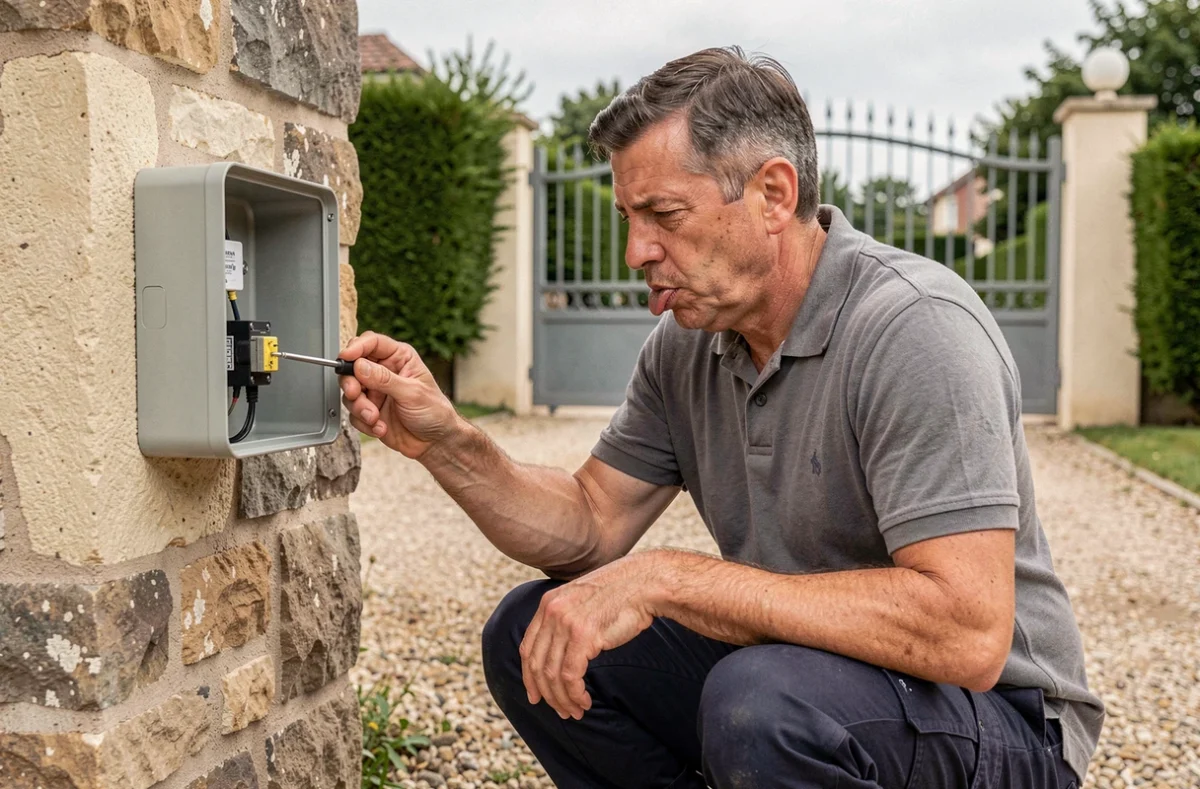

Réglage des fins de course sur motorisation à bras articulé : procédure pas à pas
La procédure varie selon le fabricant, mais le principe reste identique sur la plupart des cartes (type Somfy, Nice, CAME, BFT). Nous décrivons ici la méthode générique. Consultez la notice de votre modèle pour la séquence exacte de touches.
Préparation avant toute manipulation
- Coupez l’alimentation secteur, puis déverrouillez manuellement les moteurs pour vérifier que les vantaux coulissent librement sur toute leur course, sans point dur ni frottement au sol.
- Inspectez l’état des butées mécaniques (sabots d’ouverture et de fermeture). Un sabot décollé ou enfoncé dans le sol fausse la référence de fin de course.
- Nettoyez les photocellules et vérifiez leur alignement. Un faisceau coupé pendant l’apprentissage provoquera un échec silencieux de la procédure.
- Rétablissez le courant et attendez que le voyant de la carte se stabilise (clignotement lent ou fixe selon le modèle).
Lancement de l’auto-apprentissage
Passez la carte en mode programmation (généralement un appui long sur le bouton PROG ou une séquence P1/P2). Le voyant change de rythme pour confirmer l’entrée en mode apprentissage.
Lancez un cycle complet : ouverture totale, puis fermeture totale. Les vantaux doivent atteindre leurs butées physiques sans intervention. Ne touchez pas la télécommande pendant ce cycle. La carte enregistre le nombre d’impulsions entre les deux positions extrêmes et calcule le seuil d’effort admissible.
Sur certaines cartes, un second cycle est nécessaire pour affiner la mesure. Le voyant repasse en mode normal (fixe ou clignotement standard) quand l’apprentissage est validé.
Vérification post-réglage
Effectuez trois cycles complets d’ouverture-fermeture. Le portail doit s’arrêter net contre la butée sans rebond ni réouverture. Si le problème persiste au troisième cycle, le défaut ne vient pas des fins de course.
Réglage fin de course sur portail coulissant : spécificités moteur

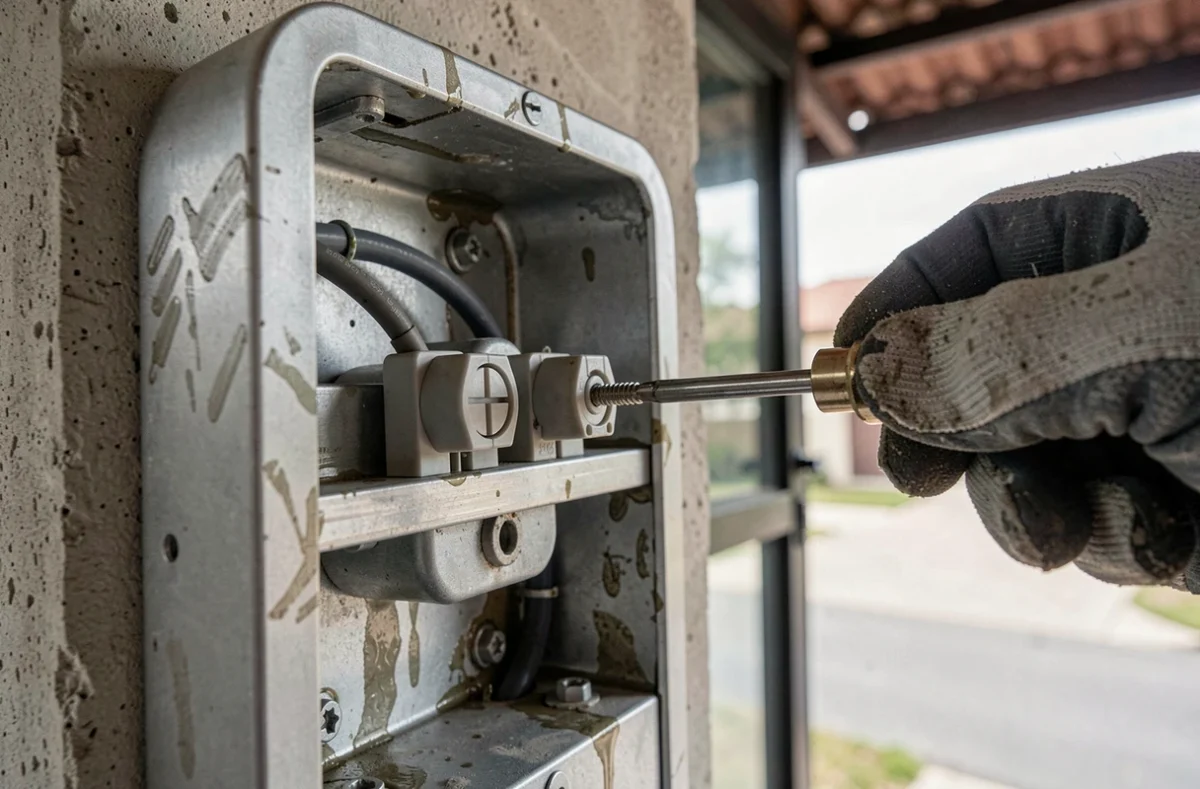

Sur un portail coulissant, les fins de course sont souvent gérées par des cavaliers magnétiques positionnés sur la crémaillère. Un aimant déclenche un capteur à effet Hall dans le moteur pour signaler la position d’arrêt. Le réglage ne passe donc pas par un auto-apprentissage logiciel, mais par un repositionnement physique.
Desserrez le cavalier de fin de course côté fermeture et faites glisser le portail manuellement (moteur déverrouillé) jusqu’à la position fermée souhaitée. Replacez le cavalier en face du capteur du moteur et resserrez. Répétez l’opération côté ouverture.
Nous observons régulièrement des cavaliers mal fixés qui glissent de quelques centimètres après plusieurs mois d’utilisation, surtout sur les crémaillères en nylon. Préférez un serrage au frein-filet pour éviter toute récidive.
Quand les fins de course ne sont pas en cause : diagnostic complémentaire
Si la réouverture persiste après un auto-apprentissage réussi, le problème se situe ailleurs dans la chaîne de sécurité. Voici les points à contrôler dans l’ordre de probabilité décroissante.
- Photocellules encrassées ou désalignées : un dépôt d’humidité, une toile d’araignée ou un léger choc suffit à couper le faisceau pendant la fermeture. Nettoyez les optiques et vérifiez que le voyant récepteur s’allume en fixe quand le faisceau est aligné.
- Bord sensible (contact mécanique ou optique) défaillant : un câble de bord sensible abîmé génère un signal permanent d’obstacle. Déconnectez-le temporairement de la carte pour confirmer ou exclure cette cause.
- Carte électronique en défaut : un relais collé ou un condensateur fatigué peut envoyer un ordre d’inversion aléatoire. Si la carte a plus de huit ans et que tous les accessoires sont hors de cause, le remplacement de la carte est souvent plus fiable qu’une réparation.
- Effort mécanique excessif : un gond grippé, une charnière voilée ou un rail encrassé augmente le couple nécessaire en fin de course. La carte interprète cet effort supplémentaire comme un obstacle.
Le diagnostic par élimination reste la méthode la plus rapide. Déconnectez un par un les accessoires de sécurité (photocellules, bord sensible, contact de serrure) et relancez un cycle après chaque déconnexion. L’accessoire dont le retrait supprime la réouverture est le fautif.
La norme EN 12453, récemment renforcée dans sa version 2022, impose des seuils de limitation de force plus stricts sur les portails motorisés. Un réglage de sensibilité trop bas pour « forcer » la fermeture n’est pas une solution : il met l’installation hors conformité et crée un risque réel d’écrasement. Mieux vaut identifier la cause mécanique ou électronique et la traiter, plutôt que de compenser en réduisant la sécurité.
